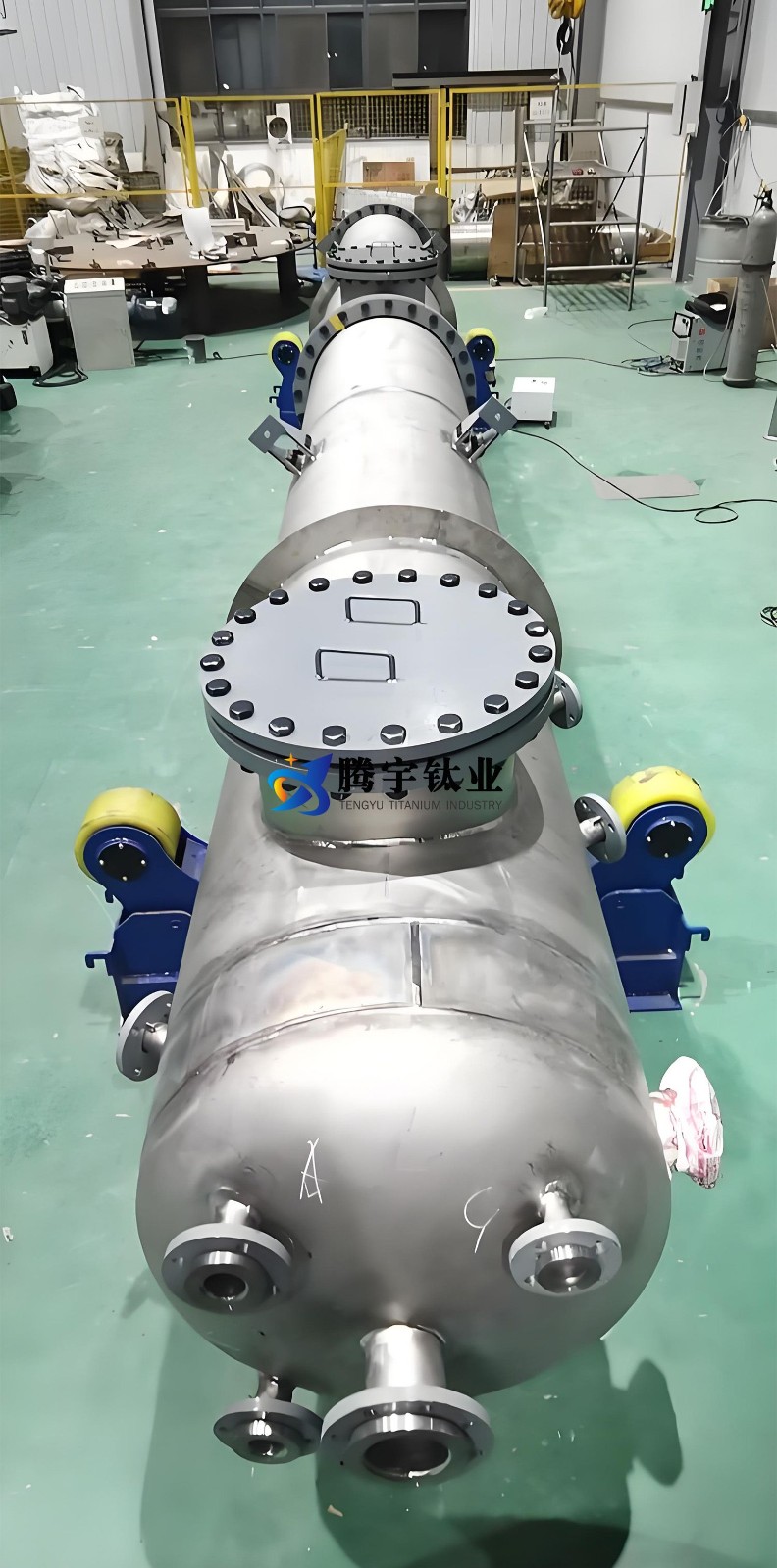

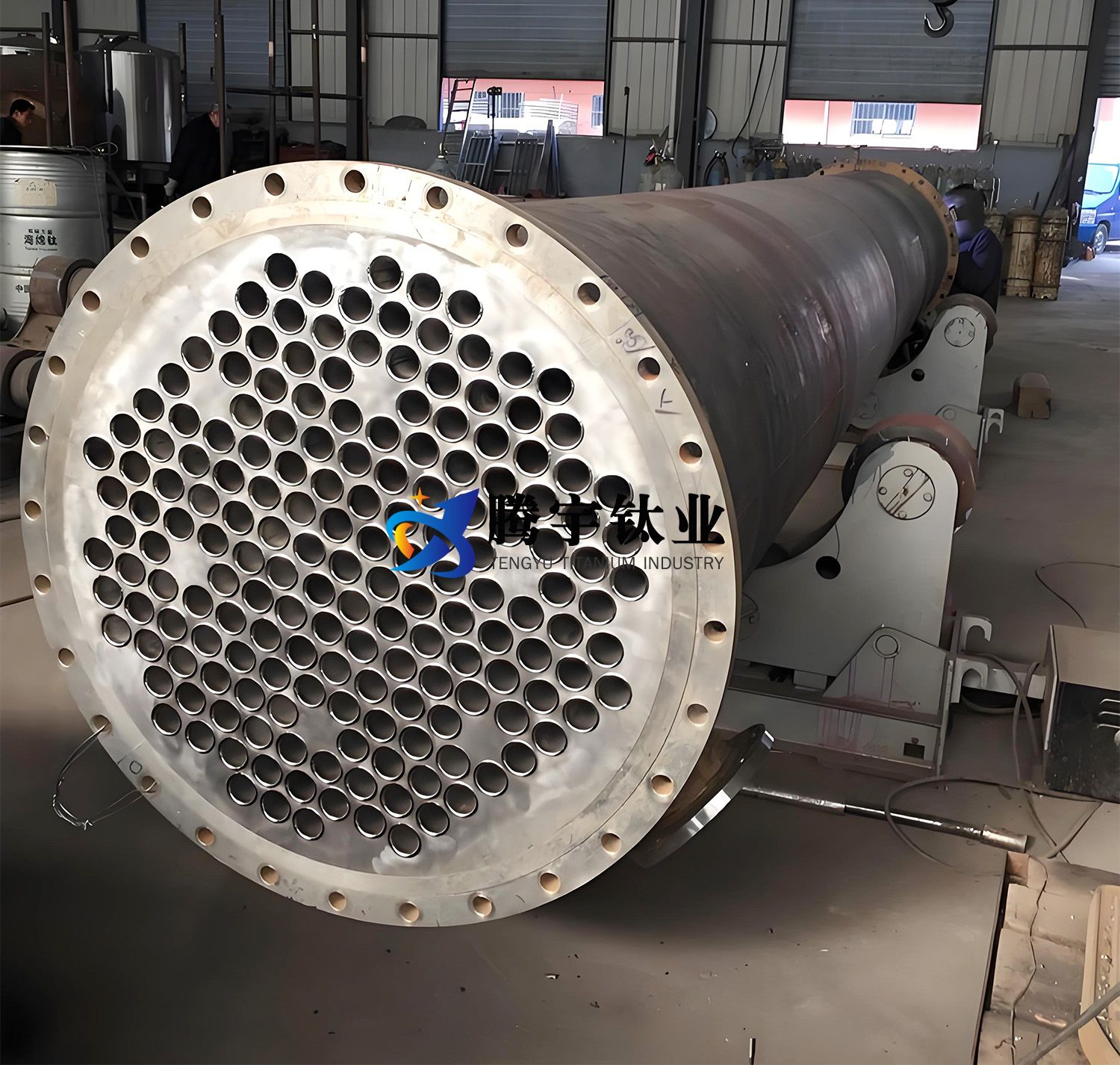

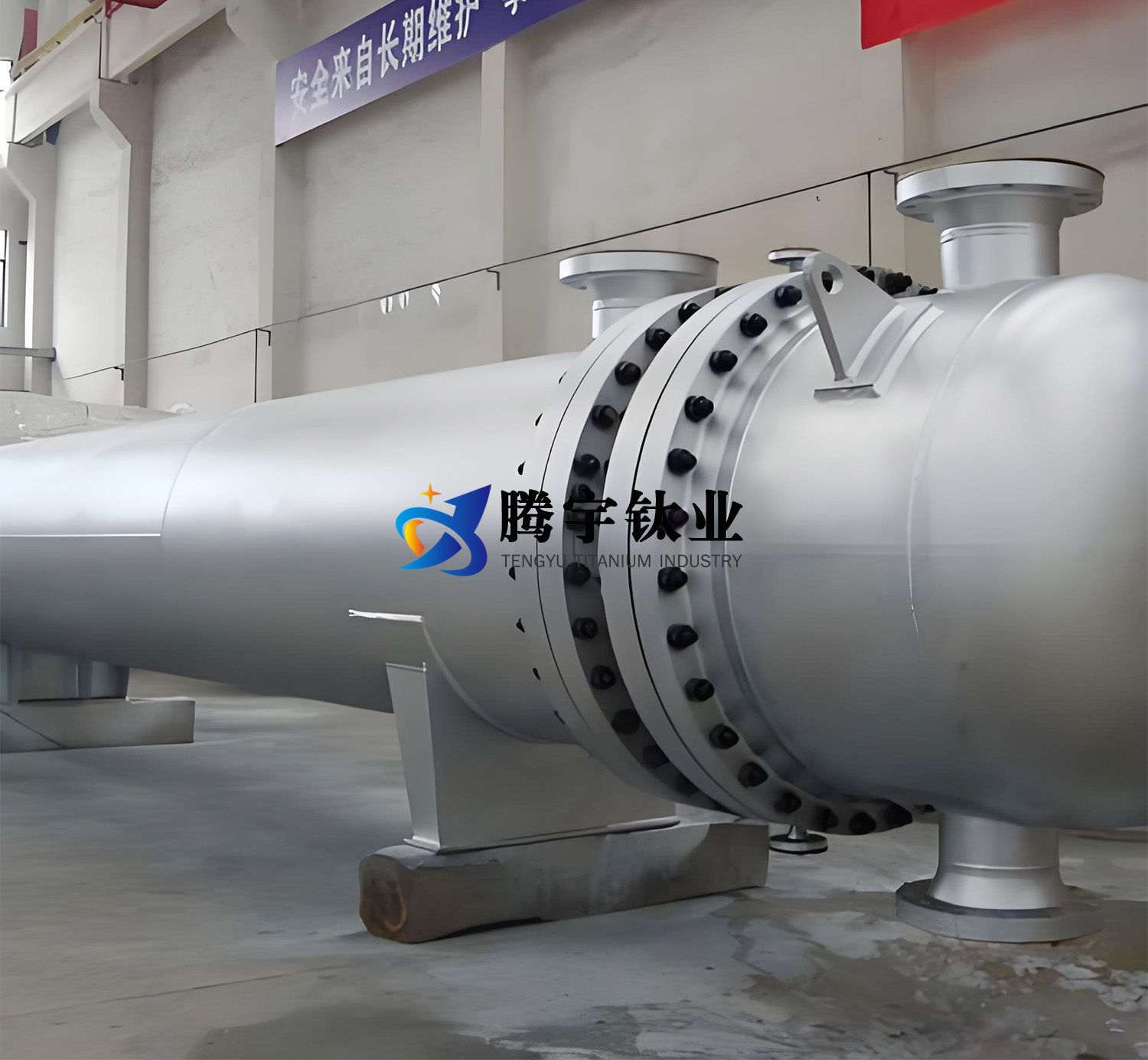

鈦列管式換熱器是以鈦及鈦合金材料制成的管殼式換熱器，通過管程與殼程介質間的溫差實現熱量傳遞。其性能突出表現為耐強腐蝕性介質（如氯離子、海水、酸性溶液等），可在高溫、高壓及高流速工況下長期穩定運行，導熱系數適中但耐蝕性遠超不銹鋼及銅合金。特點包括輕質高強、使用壽命長（可達30年以上）、生物相容性佳（適用于醫藥、食品領域）及海洋環境抗污損能力優異。表面處理工藝涵蓋酸洗鈍化形成致密氧化膜，或通過陽極氧化、微弧氧化增強表面硬度及抗沖刷能力。日常保養需定期清洗管壁結垢（建議化學清洗配合高壓水射流），檢查密封件老化情況，停機時排空殘留介質防凍裂，監測鈦管與管板連接處腐蝕，并避免與鐵離子接觸引發電化學腐蝕，必要時采用陰極保護技術延長設備壽命。騰宇鈦業將鈦列管式換熱器表面處理與保養方法，通過處理工藝、日常維護、維護標準等多個維度，概述如下：
一、表面處理工藝與適用場景
| 處理工藝 | 技術要點 | 適用場景 | 優缺點對比 |
| 化學鈍化 | HNO?（20-30%）浸泡30-60分鐘，生成5-10nm致密氧化膜 | 常規腐蝕環境（如海水淡化） | ?成本低、操作簡；?膜層較薄 |
| 陽極氧化 | 電壓20-50V，H?SO?電解液，氧化膜厚10-30μm | 強酸/堿介質（化工反應器） | ?耐蝕性↑50%；?需專業設備 |
| 微弧氧化（MAO） | 高壓電解（300-500V），生成50-100μm TiO?/Al?O?陶瓷層 | 高溫（≤300℃）、高Cl?環境 | ?耐沖刷、抗空蝕；?成本高 |
| PTFE涂層 | 噴涂聚四氟乙烯（厚度50-200μm），降低污垢附著 | 易結垢介質（如糖漿、原油） | ?防污效果優；?耐溫性差（≤260℃） |
二、日常保養與維護方案
| 保養步驟 | 操作要點 | 周期 | 檢測工具 |
| 定期清洗 | - 化學清洗：檸檬酸（5%）+緩蝕劑循環，溫度60-80℃ | 每3-6個月 | 內窺鏡、壁厚測量?jī)x |
| - 機械清洗：尼龍刷+高壓水槍（壓力≤50MPa） |
| 氧化膜檢查 | 電化學阻抗譜（EIS）或X射線光電子能譜（XPS）分析膜層完整性 | 每年 | 電化學工作站、XPS分析儀 |
| 涂層修復 | 局部剝落處打磨后重新噴涂PTFE或等離子噴涂Al?O? | 發現剝落即處理 | 涂層測厚儀、附著力測試儀 |
| 密封件更換 | 檢查法蘭/管板密封圈老化（硬度下降＞15%時更換） | 每2年 | 邵氏硬度計、壓力測試儀 |
三、不同應用場景的針對性策略
| 應用領域 | 典型介質 | 表面處理 | 保養重點 |
| 海水淡化 | 高Cl?（3.5%）、泥沙 | MAO陶瓷層 | - 每月反沖洗管道防堵塞 |
| - 檢查MAO層磨損（年損耗＞10μm時修復） |
| 化工反應器 | 強酸（H?SO?/HCl） | 陽極氧化+PTFE涂層 | - 控制介質流速≤2m/s防沖刷 |
| - 每周監測pH值波動（±0.5內） |
| 制藥換熱 | 高純度水、藥液 | 電解拋光（Ra≤0.1μm） | - 純水循環防生物膜（每周臭氧滅菌） |
| - 禁用含氯清洗劑 |
| 油田采出液 | 含H?S、CO?、砂粒 | 滲氮處理（表面硬度↑2倍） | - 每季度渦流檢測壁厚減薄 |
| - 硫化氫濃度＞50ppm時升級材質（如Ti-0.2Pd） |
四、常見失效模式與應急處理
| 失效類型 | 原因分析 | 應急措施 | 長期解決方案 |
| 管壁點蝕 | Cl?局部侵蝕氧化膜 | 環氧樹脂補漏+外壁MAO修復 | 升級為Ti-0.3Mo-0.8Ni合金 |
| 結垢堵塞 | CaCO?/Mg(OH)?沉積 | 檸檬酸循環清洗（濃度8%，溫度70℃） | 增加在線超聲波防垢裝置 |
| 焊縫開裂 | 熱應力+腐蝕疲勞 | 氬弧焊補焊+噴丸強化 | 優化焊接工藝（如激光焊） |
五、保養工具與耗材推薦
| 工具/耗材 | 推薦型號 | 適用場景 | 注意事項 |
| 清洗劑 | BASF Sokalan? CP9（檸檬酸基） | 通用化學清洗 | pH＞2.5，避免氫脆 |
| 涂層修復材料 | Praxair Tafa 45CT（Al?O?粉末） | 等離子噴涂 | 噴涂厚度≤150μm防剝落 |
| 檢測設備 | Olympus IPLEX G Lite工業內窺鏡 | 管道內部檢查 | 分辨率≥50μm |
六、國內外維護標準對比
| 標準領域 | 中國標準 | 國際標準 | 核心差異 |
| 清洗規范 | HG/T 2387-2016 | ASME PCC-2 | 美國要求清洗后Cl?殘留＜25ppm |
| 涂層檢測 | GB/T 4956-2003 | ISO 19840 | 國際標準要求附著力≥5MPa |
| 腐蝕評估 | GB/T 18590-2023 | ASTM G46 | 美國點蝕評級更嚴格 |
七、前沿技術趨勢
| 技術方向 | 技術原理 | 預期效果 | 成熟度 |
| 自清潔涂層 | TiO?光催化涂層（UV下分解有機物） | 結垢率降低70%，維護周期延長2倍 | 2025年試用 |
| 智能監測系統 | 分布式光纖傳感器實時監測溫度/應變 | 泄漏預警響應時間＜10分鐘 | 2030年商用 |
| 納米復合鍍層 | 石墨烯增強TiN，導熱↑40%、耐蝕↑60% | 傳熱效率提升15% | 實驗室階段 |
八、選型與維護建議
| 選型因素 | 建議 | 備注 |
| 耐蝕性優先 | 強酸環境選陽極氧化+PTFE，高Cl?選MAO陶瓷層 | 參考ASTM G34晶間腐蝕測試 |
| 成本優化 | 常規工況用化學鈍化，極端環境投資MAO/PVD | 維護成本≈設備價的5-10%/年 |
| 供應商認證 | 選擇具備ASME U2或PED認證的制造商 | 確保設計壓力≥1.5倍工作壓力 |
以上內容基于 《鈦制壓力容器技術規范》（GB/T 25198-2023）、ASME BPVC及NACE MR0175標準（截至2024年），結合實際工程案例總結。如需定制化方案，請?zhí)峁┚唧w工況參數！
