- 2024-05-19 21:40:41 醫(yī)用TC4鈦合金網(wǎng)籃組織熱處理工藝
- 2024-03-31 23:04:57 鈦網(wǎng)藍(lán)廠家探究粉末冶金鈦合金的制備工藝
收藏本站|網(wǎng)站地圖 寶雞騰宇鈦業(yè)有限公司官網(wǎng)!
全國服務(wù)熱線
13991576236 13891782843
微信客服
13991576236 13891782843
微信客服
熱門搜索詞： 鈦列管式換熱器 鈦儲罐 鈦彎頭 鈦網(wǎng)藍(lán) 鈦法蘭 鈦盤管 鈦鋼反應(yīng)釜 鈦焊管

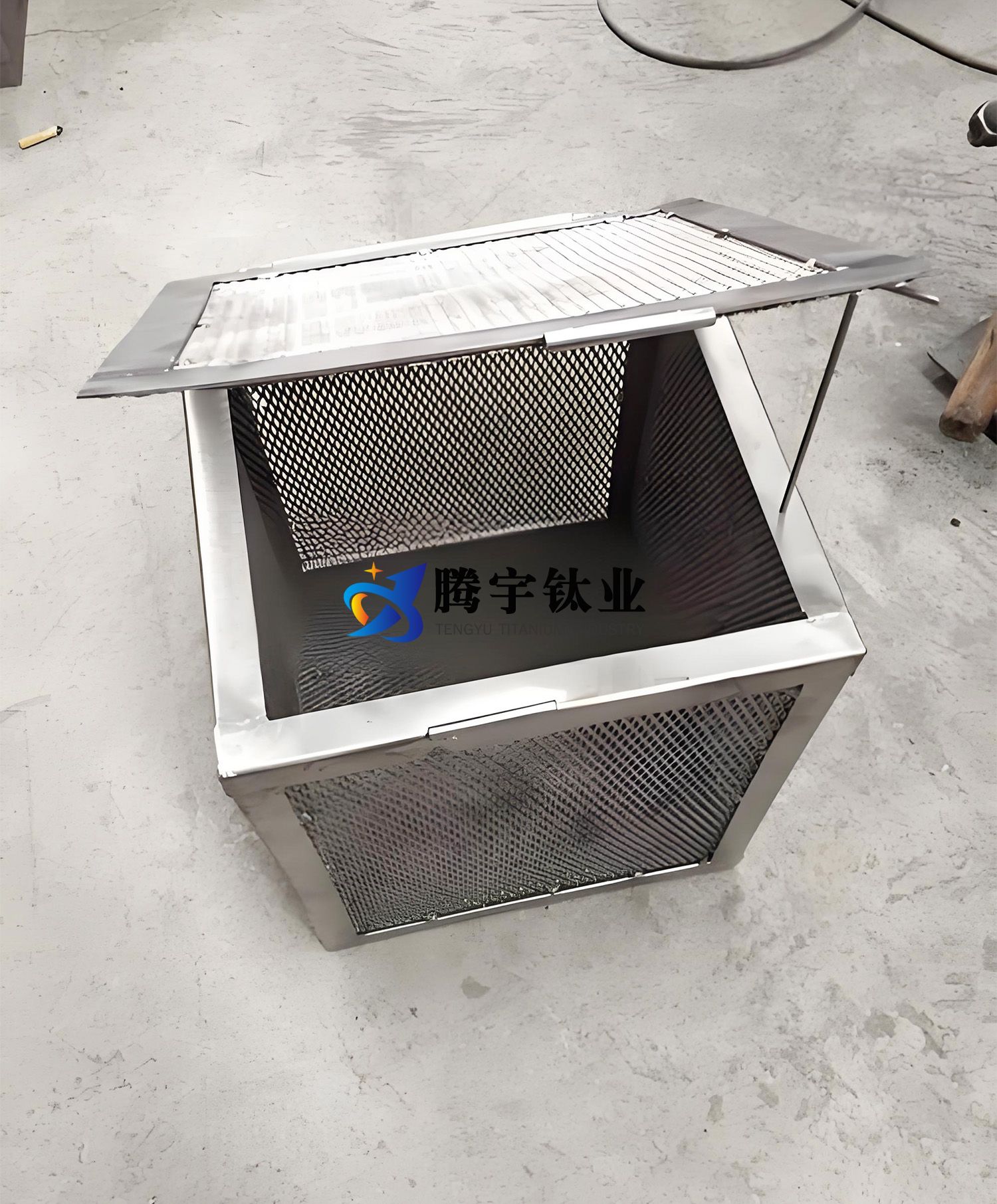

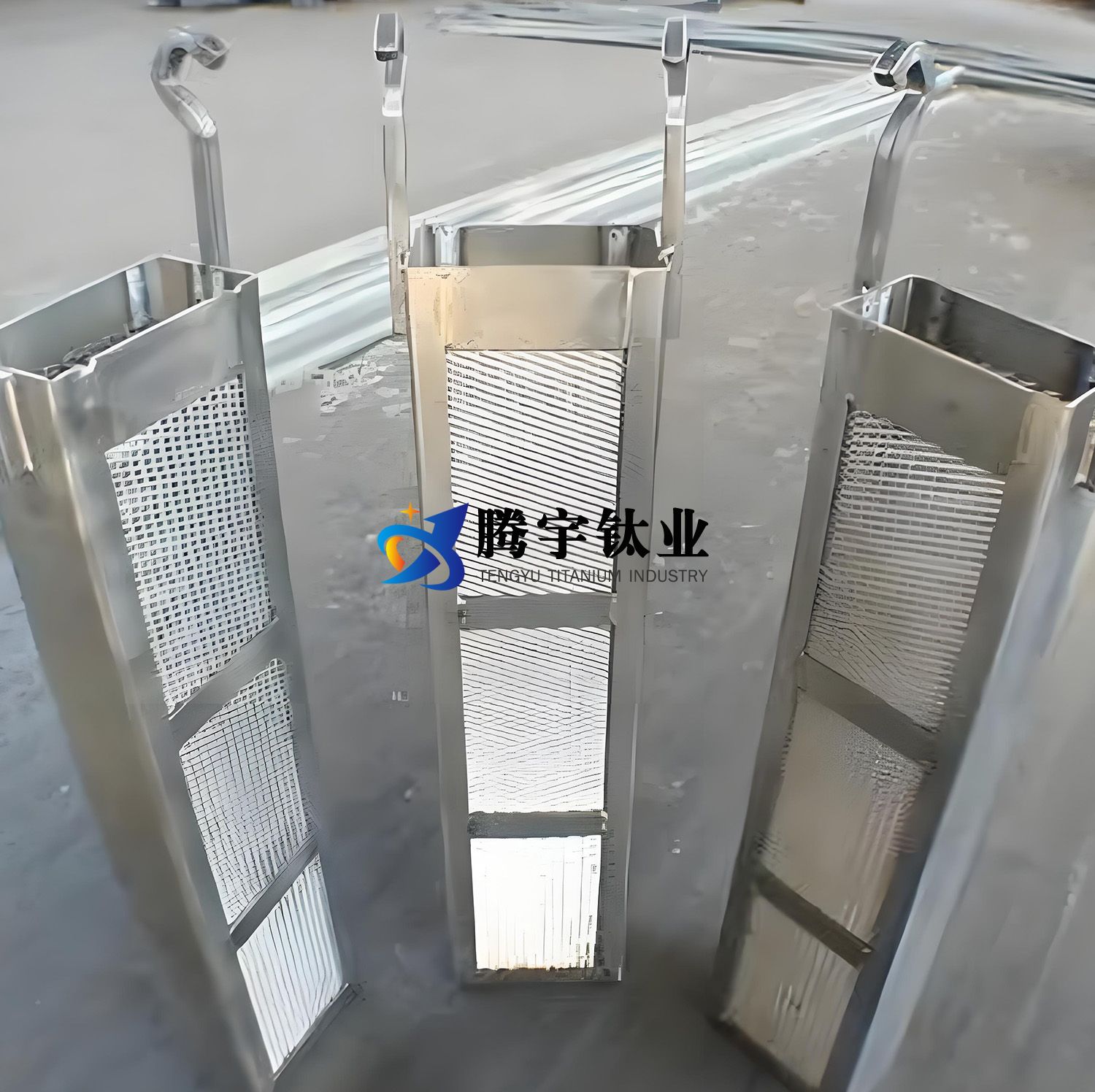

鈦網(wǎng)藍(lán)是以工業(yè)純鈦（TA1/TA2）、TC4等鈦合金為材質(zhì)，通過化學(xué)鈍化、陽極氧化、微弧氧化（MAO）等工藝生產(chǎn)的網(wǎng)狀容器，具有耐腐蝕、耐高溫（達(dá)800℃）、高強(qiáng)度（涂層硬度2000-3000HV）及輕量化特點(diǎn)，執(zhí)行GB/T 3625-2023、ASTM及ISO標(biāo)準(zhǔn)，廣泛應(yīng)用于化工過濾、醫(yī)療滅菌及海洋工程，需采用中性清洗劑維護(hù)并定期檢查鈍化膜，表面處理常用MAO陶瓷層或PVD涂層以增強(qiáng)耐磨抗蝕性。以下是騰宇鈦業(yè)對鈦網(wǎng)藍(lán)（鈦金屬網(wǎng)狀容器/籃筐）表面處理工藝與保養(yǎng)技巧的全面解析，涵蓋不同應(yīng)用場景、材質(zhì)及性能需求：
一、鈦網(wǎng)藍(lán)表面處理工藝及適配性
| 工藝類型 | 技術(shù)要點(diǎn) | 適用場景 | 優(yōu)缺點(diǎn)對比 |
| 化學(xué)鈍化 | HNO?（20-30%）浸泡30分鐘，生成5-10nm致密氧化膜 | 常規(guī)腐蝕環(huán)境（如酸堿液過濾） | ?成本低、操作簡；?膜層較薄 |
| 陽極氧化 | 電壓20-50V，H?SO?電解液，氧化膜厚10-30μm，可著色（藍(lán)、灰） | 食品加工、醫(yī)療器具 | ?耐蝕性↑50%；?脆性，忌機(jī)械沖擊 |
| 微弧氧化（MAO） | 高壓電解（300-500V），生成50-100μm TiO?陶瓷層，耐溫達(dá)800℃ | 高溫反應(yīng)釜、海洋工程 | ?耐磨抗空蝕；?成本高、表面粗糙 |
| PVD涂層 | 沉積TiN或DLC（類金剛石）涂層，硬度2000-3000HV | 高磨損場景（如礦石篩分） | ?超硬減摩；?涂層厚度受限（<5μm） |
| 電解拋光 | 磷酸基電解液，Ra≤0.1μm，消除微裂紋和毛刺 | 生物醫(yī)藥、高純度介質(zhì)處理 | ?超潔凈；?能耗高、效率低 |
二、不同材質(zhì)鈦網(wǎng)藍(lán)的保養(yǎng)方法
| 材質(zhì)類型 | 保養(yǎng)要點(diǎn) | 禁用操作 | 常見失效模式 |
| 工業(yè)純鈦（TA1/TA2） | - 定期中性清洗劑（pH 6-8）沖洗 | ?氫氟酸、濃鹽酸清洗 | 縫隙腐蝕、生物膜附著 |
| - 潮濕環(huán)境涂覆硅烷防護(hù)劑（如Dow Corning? 1-2577） | |||
| TC4鈦合金 | - 高溫工況（＞300℃）涂覆Al?O?涂層 | ?冷熱驟變（ΔT＞100℃/h） | 疲勞斷裂、氧化剝落 |
| - 定期超聲波清洗去除顆粒物 | |||
| Ti-0.2Pd合金 | - 含H?S/Cl?介質(zhì)中每月檢查鈍化膜 | ?硫化物長期暴露 | 點(diǎn)蝕、應(yīng)力腐蝕開裂 |
| - 鈍化膜損傷后重新酸洗（HNO?+HF） |
三、核心應(yīng)用場景與維護(hù)方案
| 應(yīng)用領(lǐng)域 | 典型介質(zhì) | 表面處理 | 保養(yǎng)措施 | 維護(hù)周期 |
| 化工過濾 | 強(qiáng)酸（H?SO?、HCl） | MAO陶瓷層+PTFE涂層 | - 每月化學(xué)清洗（檸檬酸循環(huán)） | 腐蝕速率＞0.1mm/年更換 |
| - 檢查涂層磨損（年損耗＞20μm時(shí)修復(fù)） | ||||
| 醫(yī)療滅菌籃 | 高溫蒸汽、消毒液 | 電解拋光+陽極氧化 | - 術(shù)后低溫等離子滅菌 | 每2年臨床評估 |
| - 每季度電化學(xué)檢測氧化膜阻抗 | ||||
| 海洋養(yǎng)殖網(wǎng)箱 | 海水、生物附著 | MAO涂層+防污涂料 | - 每季度高壓水槍沖洗 | 發(fā)現(xiàn)銹斑即處理 |
| - 生物附著＞30%面積時(shí)機(jī)械清理 | ||||
| 3D打印支撐籃 | 金屬粉末、高溫熔體 | 滲氮處理（表面硬度↑2倍） | - 每次使用后酒精擦拭防污染 | 使用前必檢 |
| - 存儲于干燥氮?dú)夤瘢穸龋?0%） |
四、表面退化修復(fù)技術(shù)
| 退化類型 | 檢測方法 | 修復(fù)工藝 | 成本效益比 |
| 涂層剝落 | 劃格法附著力測試（ASTM D3359） | 局部打磨后等離子噴涂Al?O? | 修復(fù)≈新件20% |
| 局部點(diǎn)蝕 | 滲透探傷（PT） | 激光熔覆+鈍化處理 | 修復(fù)≈新件30% |
| 結(jié)構(gòu)變形 | 3D掃描對比原始模型 | 液壓矯形+退火消除應(yīng)力 | 修復(fù)≈新件40% |
五、保養(yǎng)工具與耗材推薦
| 工具/耗材 | 推薦型號 | 適用場景 | 注意事項(xiàng) |
| 清潔劑 | 3M? NeutraClean（pH 6.5-7.5） | 通用鈦網(wǎng)藍(lán) | 禁用含Cl?/F?成分 |
| 防護(hù)涂層 | Belzona 1311（陶瓷環(huán)氧樹脂） | 高溫/腐蝕環(huán)境 | 涂覆前表面粗糙度Ra≥3.2μm |
| 檢測設(shè)備 | Olympus EPOCH 650超聲探傷儀 | 焊縫及涂層缺陷檢測 | 校準(zhǔn)靈敏度至φ0.5mm缺陷 |
六、國內(nèi)外標(biāo)準(zhǔn)對比
| 標(biāo)準(zhǔn)領(lǐng)域 | 中國標(biāo)準(zhǔn) | 國際標(biāo)準(zhǔn) | 核心差異 |
| 醫(yī)用鈦清洗 | YY/T 0641-2022 | ASTM F86 | 中國要求生物負(fù)載≤100 CFU/件 |
| 海洋防腐蝕 | GB/T 31304-2014 | ISO 12944 | 國際鹽霧測試＞3000小時(shí) |
| 涂層附著力 | GB/T 4956-2003 | ASTM D4541 | 美國要求拉拔強(qiáng)度≥10MPa |
七、前沿技術(shù)趨勢
| 技術(shù)方向 | 技術(shù)原理 | 預(yù)期效果 | 成熟度 |
| 自修復(fù)鈍化膜 | 納米緩蝕劑微膠囊嵌入陽極氧化膜 | 腐蝕速率降低70% | 2025年試用 |
| 智能監(jiān)測網(wǎng)藍(lán) | 集成RFID芯片記錄使用次數(shù)與損傷 | 壽命預(yù)測精度提升80% | 2030年商用 |
| 超疏水涂層 | 仿生荷葉結(jié)構(gòu)+氟硅烷改性 | 污垢附著減少90% | 實(shí)驗(yàn)室階段 |
八、選型與采購建議
| 選型因素 | 建議 | 備注 |
| 耐蝕性優(yōu)先 | 強(qiáng)酸選Ti-0.2Pd+MAO，高溫選TC4+PVD | 參考ASTM G31全浸腐蝕試驗(yàn) |
| 成本控制 | 常規(guī)工況用TA1+化學(xué)鈍化，極端環(huán)境選Ti-6242S+MAO | 維護(hù)成本≈采購價(jià)的8-15%/年 |
| 供應(yīng)商認(rèn)證 | 醫(yī)療領(lǐng)域需FDA/CE認(rèn)證，化工領(lǐng)域需ASME認(rèn)證 | 要求提供材質(zhì)追溯報(bào)告 |
以上內(nèi)容基于《鈦制設(shè)備表面工程技術(shù)規(guī)范》（GB/T 3625-2023）、ASTM及ISO標(biāo)準(zhǔn)（截至2024年），結(jié)合實(shí)際工業(yè)案例總結(jié)。如需定制化方案，請?zhí)峁┚唧w工況參數(shù)（介質(zhì)、溫度、壓力等）！
tengyuti.com
騰宇微信二維碼
