收藏本站|網(wǎng)站地圖 寶雞騰宇鈦業(yè)有限公司官網(wǎng)!
全國服務熱線
13991576236 13891782843
微信客服
13991576236 13891782843
微信客服

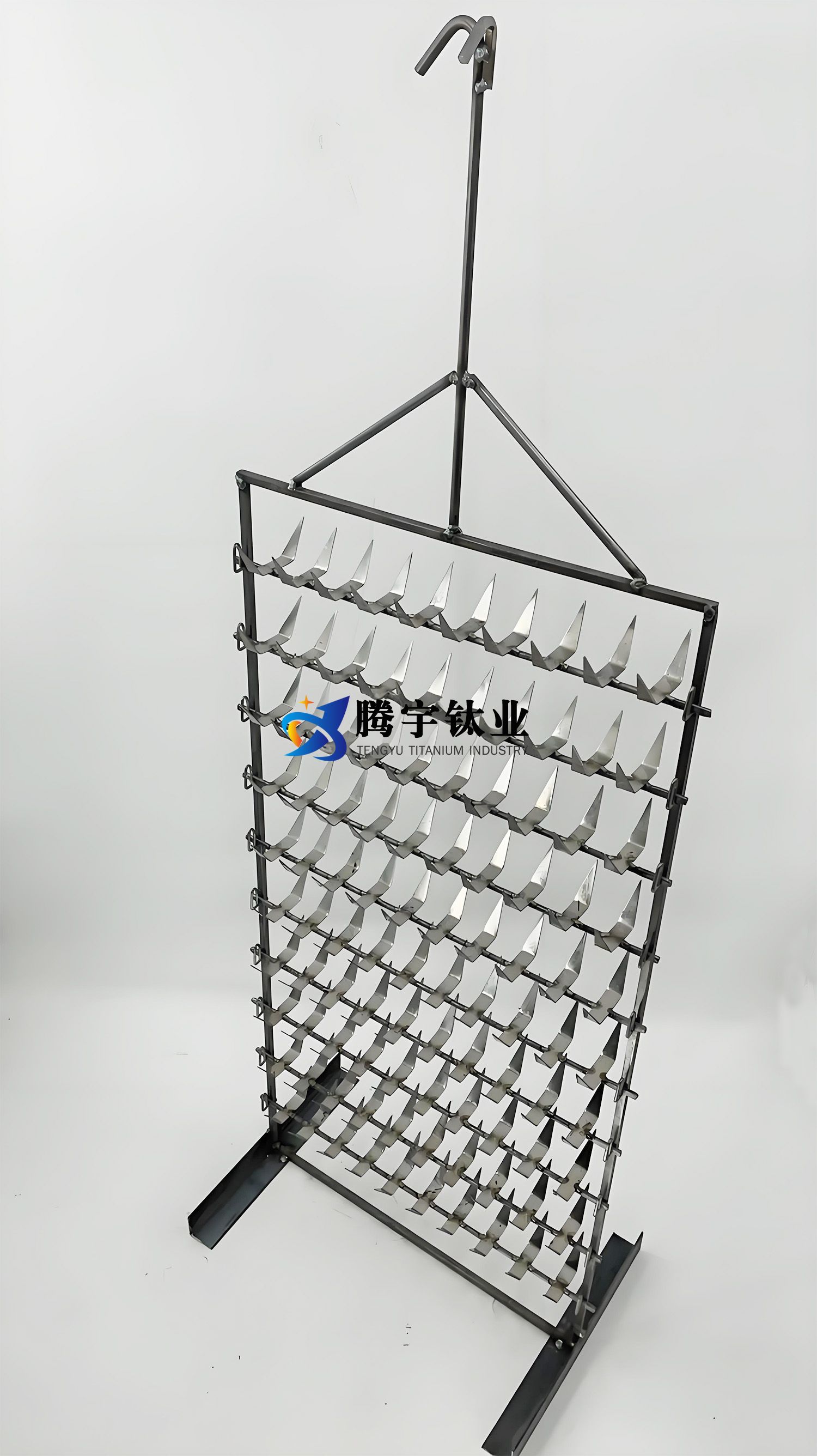

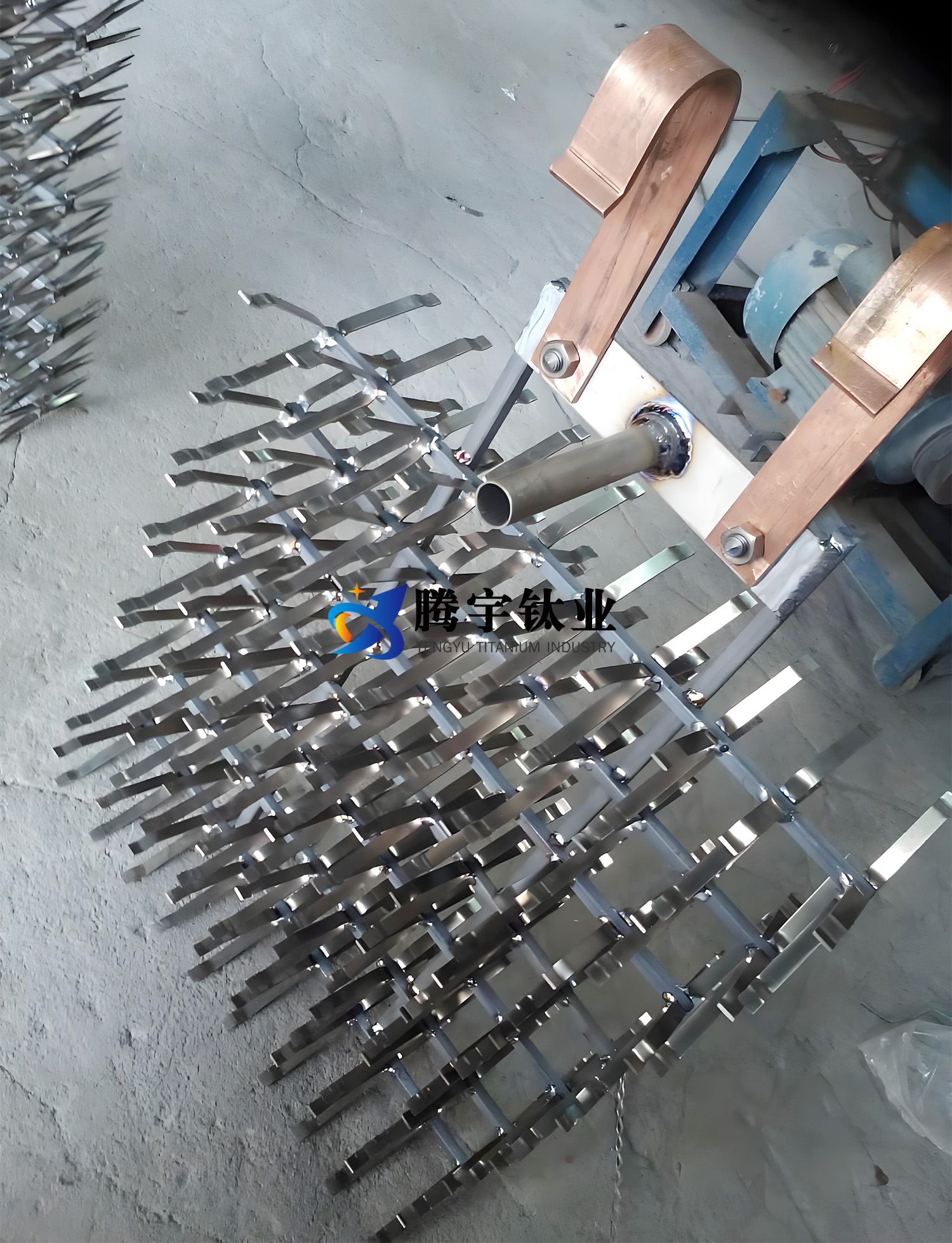

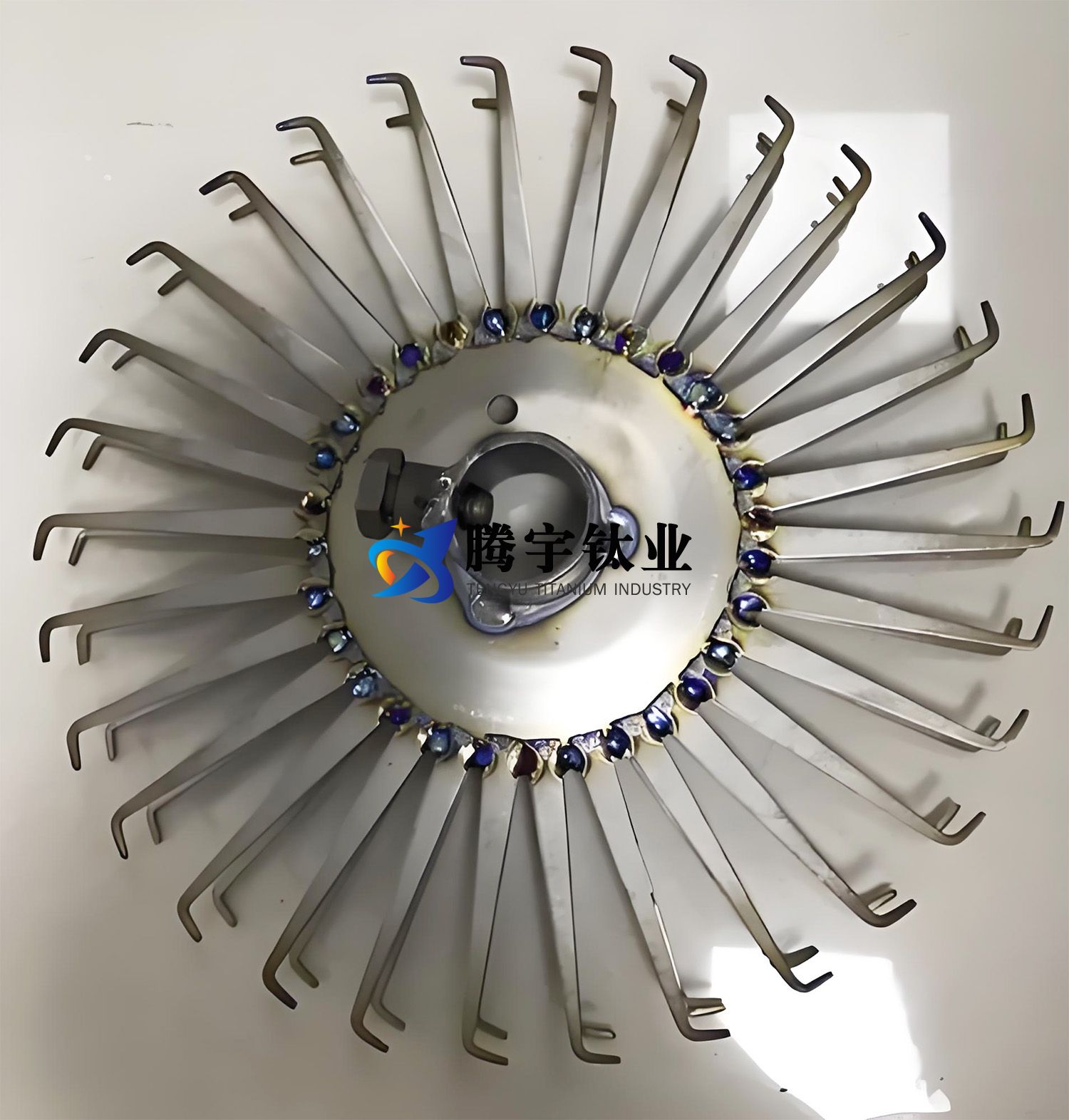

鈦掛具是以工業(yè)純鈦（TA1/TA2）或鈦合金（如TC4）為材質(zhì)，經(jīng)沖壓、焊接及表面陽極氧化或微弧氧化（MAO）工藝制造的導電懸掛裝置，具有耐酸堿腐蝕（適用pH 1-14）、耐高溫（≤400℃）、高導電性（電阻率≤1.7μΩ·m）及輕量化（密度4.5g/cm3）特點，執(zhí)行GB/T 3625、ASTM B265標準，廣泛應用于PCB電鍍、半導體晶圓酸洗及貴金屬電解精煉，表面處理常用MAO陶瓷層（30-50μm）或鍍鉑涂層（0.5-1μm）增強耐蝕性與電流效率，保養(yǎng)需每日純水沖洗防結(jié)垢、每月硝酸鈍化修復氧化膜，高氯環(huán)境需檢查涂層孔隙率（≤5%），禁用氫氟酸清洗以防基體氫脆。騰宇鈦業(yè)將純鈦與鈦合金材質(zhì)，適用于電鍍、化工、醫(yī)療等領域的鈦掛具表面處理工藝、保養(yǎng)方法、選購建議等，整理如下：
一、鈦掛具表面處理工藝對比
| 處理工藝 | 技術(shù)要點 | 適用場景 | 優(yōu)缺點對比 |
| 化學鈍化 | HNO?（20-30%）浸泡20-40分鐘，生成5-15nm致密氧化膜 | 常規(guī)電鍍、酸洗環(huán)境 | ?成本低、操作簡；?膜層較薄 |
| 陽極氧化 | 電壓15-60V，H?SO?電解液，氧化膜厚10-25μm，可導電（電阻率＜10Ω·cm2） | 精密電鍍、醫(yī)療消毒掛具 | ?耐蝕性↑40%；?脆性，忌機械沖擊 |
| 微弧氧化（MAO） | 高壓電解（300-600V），生成50-100μm TiO?陶瓷層，耐溫＞500℃ | 高溫電鍍、化工反應釜掛具 | ?耐磨抗空蝕；?表面粗糙、成本高 |
| PVD涂層 | 沉積TiN或CrN（硬度1800-2500HV），厚度2-5μm | 高磨損電鍍（如硬鉻電鍍） | ?超硬減摩；?涂層厚度受限 |
| 電解拋光 | 磷酸基電解液，Ra≤0.1μm，消除毛刺和微裂紋 | 高潔凈醫(yī)療掛具、半導體電鍍 | ?超光滑；?能耗高、效率低 |
二、不同材質(zhì)鈦掛具的保養(yǎng)方法
| 材質(zhì)類型 | 保養(yǎng)要點 | 禁用操作 | 常見失效模式 |
| 純鈦（TA1/TA2） | - 電鍍后及時清洗（去離子水+超聲波） | ?氫氟酸、濃鹽酸接觸 | 點蝕、導電性下降 |
| - 定期檢查鈍化膜（電化學阻抗譜） | |||
| TC4鈦合金 | - 高溫電鍍后冷卻至室溫再移動 | ?超過400℃長期使用 | 氧化剝落、疲勞斷裂 |
| - 每月檢查疲勞裂紋（滲透探傷） | |||
| Ti-0.2Pd合金 | - 含Cl?介質(zhì)中每季度鈍化處理（HNO?） | ?高硫環(huán)境暴露 | 晶間腐蝕、應力開裂 |
| - 避免硫化物（H?S）接觸 |
三、核心應用場景與維護方案
| 應用領域 | 典型工況 | 表面處理 | 保養(yǎng)措施 | 維護周期 |
| 電鍍生產(chǎn)線 | 強酸（鉻酸、硫酸） | MAO陶瓷層+PTFE涂層 | - 每班次清洗掛具（去離子水） | 涂層剝落立即處理 |
| - 檢查涂層磨損（月?lián)p耗＞5μm時修復） | ||||
| 醫(yī)療消毒架 | 高溫蒸汽（135℃） | 電解拋光+陽極氧化 | - 每周低溫等離子滅菌 | 阻抗下降＞20%即修復 |
| - 每半年檢測氧化膜阻抗（EIS） | ||||
| 化工反應掛籃 | 含Cl?、H?S介質(zhì) | Ti-0.2Pd合金+鈍化 | - 每月渦流測厚（腐蝕率＞0.05mm/年更換） | 腐蝕點每日巡檢 |
| - 鈍化膜損傷后酸洗再生 | ||||
| 半導體晶圓掛具 | 超純水、有機溶劑 | 電解拋光（Ra≤0.05μm） | - 使用前氮氣吹掃防污染 | 使用前必檢 |
| - 存儲于百級潔凈柜（濕度＜30%） |
四、表面退化修復技術(shù)
| 退化類型 | 檢測方法 | 修復工藝 | 成本效益比 |
| 鈍化膜破損 | 電化學阻抗譜（EIS） | 局部酸洗+重新鈍化 | 修復≈新件10% |
| 涂層磨損 | 白光干涉儀測厚 | 激光熔覆+重涂PVD | 修復≈新件25% |
| 結(jié)構(gòu)變形 | 3D掃描對比原始尺寸 | 液壓矯形+真空退火（600℃/2h） | 修復≈新件35% |
五、保養(yǎng)工具與耗材推薦
| 工具/耗材 | 推薦型號 | 適用場景 | 注意事項 |
| 清潔劑 | 3M? EC-1000R 電鍍專用清洗劑 | 電鍍殘留清除 | pH 6-8，不含鹵素 |
| 防護涂層 | Praxair Tafa 45CT（Al?O?粉末） | 等離子噴涂修復 | 噴涂厚度≤100μm |
| 檢測設備 | Keyence VR-3200 3D掃描儀 | 形變與磨損分析 | 精度±0.01mm |
六、國內(nèi)外標準對比
| 標準領域 | 中國標準 | 國際標準 | 核心差異 |
| 電鍍掛具 | JB/T 10621-2023 | ASTM B254 | 美國要求導電率＞85% IACS |
| 醫(yī)用鈦清洗 | YY/T 0641-2022 | ASTM F86 | 中國要求生物負載≤10 CFU/cm2 |
| 耐蝕測試 | GB/T 10124-2022 | ASTM G48 | 國際標準點蝕溫度更高 |
七、前沿技術(shù)趨勢
| 技術(shù)方向 | 技術(shù)原理 | 預期效果 | 成熟度 |
| 自修復導電涂層 | 石墨烯復合陽極氧化膜 | 導電性↑30%，耐蝕性↑50% | 2025年試用 |
| 智能監(jiān)測掛具 | 集成應變傳感器實時監(jiān)測載荷 | 超載預警，壽命預測精度＞90% | 2030年商用 |
| 超疏水納米涂層 | SiO?/TiO?仿生結(jié)構(gòu)，接觸角＞160° | 防污防粘附，清洗頻率降低70% | 實驗室階段 |
八、選型與采購建議
| 選型因素 | 建議 | 備注 |
| 導電性優(yōu)先 | 陽極氧化掛具（電阻率＜10Ω·cm2）＞純鈦鈍化 | 參考ASTM B254導電標準 |
| 耐蝕性優(yōu)先 | 含Cl?環(huán)境選Ti-0.2Pd+MAO，高溫選TC4+PVD | 腐蝕速率＜0.01mm/年 |
| 供應商認證 | 醫(yī)療領域需FDA/ISO 13485，電鍍領域需NADCAP認證 | 要求提供材質(zhì)成分報告 |
以上內(nèi)容基于《鈦制電鍍掛具技術(shù)規(guī)范》（JB/T 10621-2023）、ASTM及ISO標準（截至2024年），結(jié)合實際工業(yè)案例總結(jié)。如需定制化方案，請?zhí)峁┚唧w工況參數(shù)（介質(zhì)、溫度、負載等）！
無相關信息
